一.概述

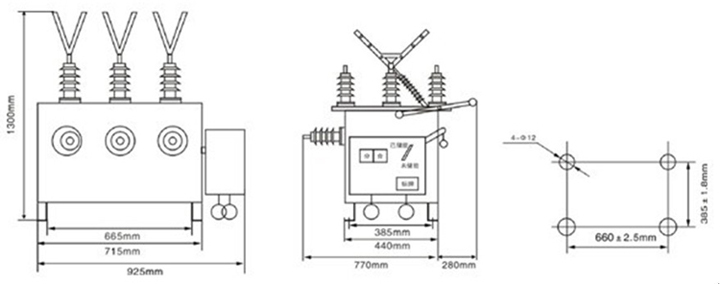

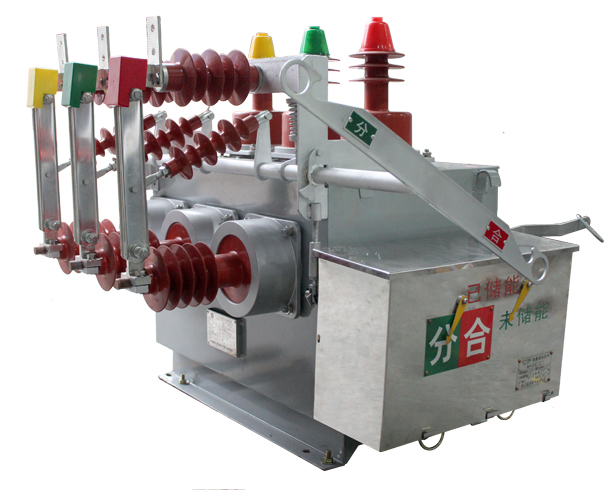

ZW10Q(12)-12型高壓雙電源互投裝置（以下簡稱裝置）是由一臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV以下、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。
產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。
二.符合標準
3.1 IEC 60947-1 總則
3.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>>
3.3 GB 14048.11
3.4 IEC 60947-2 GB14048.2 <<斷路器>>
三.正常工作條件
4.1周圍空氣溫度上限值不超過+55℃,下限值不超過-25℃。
4.2安裝地點的海拔高度不超過2000米。
4.3大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的
月平均最低溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。
4.4污染等級為三級。
4.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。
四.主要技術參數
五.智能控制器：
1.控制器主要技術參數：
額定電壓：AC220V允許偏差-15%~+10%；
額定頻率：50HZ允許偏差-5%~+5%；
波形畸變<10%
機械壽命：（N-R-N循環）為10000次
過流可調范圍：4-7A
速斷可調范圍：7-16A
2.產品特點
配有LCD顯示屏、故障報警;
抗干擾能力強、精度高;
保護功能齊全;
自動啟動往復切換;
切換時間延時可調、動作時間準確;
手動自動和無線遙控分、合閘功能;
防涌流、防過流、體積小、分?jǐn)喔?、結構緊湊、外形美觀;
防腐性能好,供電可靠;
無噪音運行,節能低耗,安裝方便操作簡單,穩定性能高。
3.性能特點
本裝置其控制功能見下表:在自動控制狀態下,電源正常時應由常用電源供電,當常用電源出現異常時,經一定的延時后自動切換至備用電源供電;當常用電源恢復正常后,經一定的延時后自動返回到常用電源供電。
注: Q1---常用電源投退刀閘
Q2---備用電源投退刀閘。
切換動作延時（0～999S，用戶無特殊要求時出廠整定在10S）。
返回動作延時（0～999S，用戶無特殊要求時出廠整定在10S）。

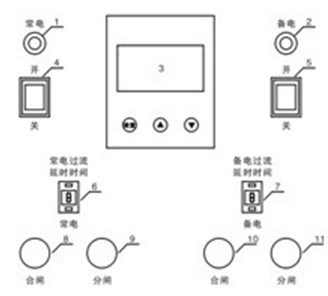

六.控制器面板說明
1.常電保險管座
2.備電保險管座 3.LCD顯示屏 4.常電開關 5.備電開關
6.常電過流延時時間調節按鍵 7.備電過流延時時間調節按鍵（未使用）
8.常電合閘解鎖按鈕（指示燈：紅） 9.常電分閘按鈕（指示燈：綠）
10.備電合閘解鎖按鈕（指示燈：紅） 11.備電分閘按鈕（指示燈：綠）
嚴禁在裝置中高壓真空斷路器合閘的情況下，手動拉動投退刀閘搖臂進行切換操作?。?！
注：在單真空斷路器，雙刀閘投送型雙電源互投裝置中，智能控制器的備電過流延時時間調節不使用，常電過流延時時間調節用于終級輸出的故障保護，故只需一套保護系統即可。

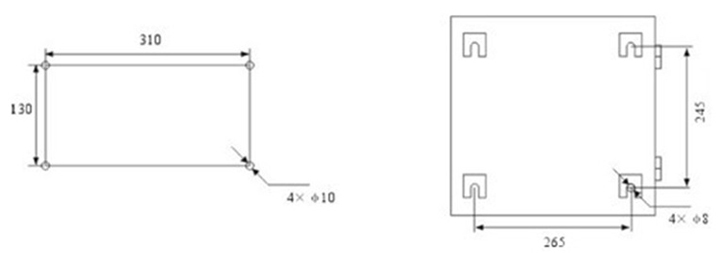

智能控制器安裝尺寸圖

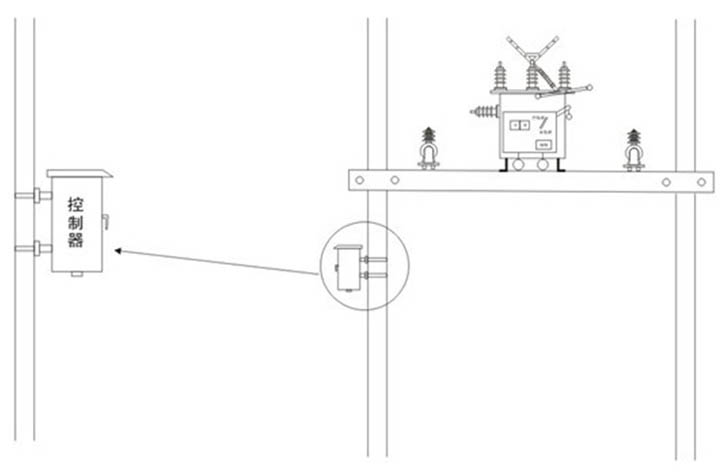

注：高壓互投裝置和高壓PT安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。
注：高壓互投裝置安裝時，請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜，且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
