一、產品概述

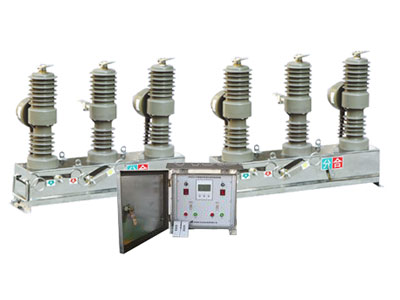

ZW32SC-12高壓雙電源自動轉換裝置是由兩臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV、額定電流至630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置,是與高壓真空斷路器配套的自投自復型雙路電源自動切換裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的雙路電源自動切換產品。
二、轉換的可靠性保障措施
五、軟件互鎖設計
六、電子線路互鎖設計
七、機械電氣互鎖設計
八、符合標準
九、正常工作條件
十、主要技術參數
|
項目
|
單位
|
參數
|
||
|
額定電壓
|
kV
|
12
|
||
|
額定電流
|
A
|
630
|
||
|
額定短路開斷電流
|
kA
|
20
|
||
|
額定短路關合電流（峰值）
|
50
|
|||
|
額定峰值耐受電流
|
50
|
|||
|
額定短時耐受電流
|
20
|
|||
|
額定短路持續時間
|
S
|
4
|
||
|
額定絕緣水平
|
雷電沖擊耐壓（峰值）
|
kV
|
相間、對地75，斷口85
|
|
|
1min工頻耐壓
|
相間、對地42，斷口48
|
|||
|
額定操作順序
|
|
分-0.3s-合分-180s-合分（電動機構）
|
||
|
額定短路電流開斷次數
|
次
|
30
|
||
|
機械壽命
|
10000
|
|||
|
額定操作電壓（分合線圈）
|
V
|
DC220，110，AC220
|
||
|
動靜觸頭允許磨損累計厚度
|
mm
|
3
|
||
|
過電流脫扣器額定電流
|
A
|
5
|
||
|
電流互感器電流比
|
|
200/5 400/5 600/5
|
||
|
觸頭開距
|
mm
|
9±1
|
||
|
觸頭超程
|
2
|
|||
|
平均分閘速度
|
m/s
|
1.2±0.2
|
||
|
平均合閘速度
|
0.6±0.2
|
|||
|
分閘時間
|
ms
|
15～50
|
||
|
合閘時間
|
25～80
|
|||
|
合閘彈跳時間
|
≦2
|
|||
|
三相分合閘同期性
|
≦2
|
|||
|
每相回路直流電阻
|
μΩ
|
≦80
|
||
|
儲能電機
|
額定電壓
|
V
|
-220
|
|
|
額定功率
|
W
|
70
|
||
|
儲能時間
|
S
|
≦8
|
||
|
質量
|
kg
|
85
|
||
