一、·產品概述

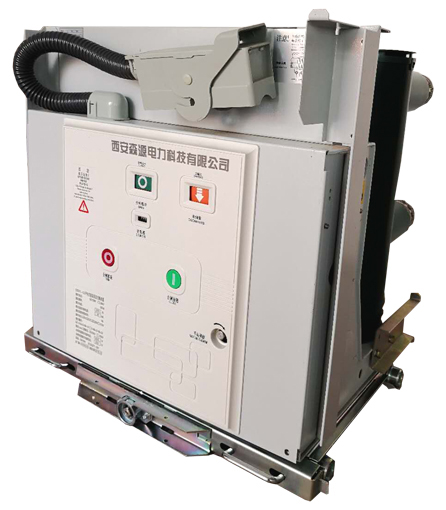

VS1-12戶內高壓真空斷路器是三相交流50Hz，額定電壓為12kV的戶內開關設備，可供工礦企業、發電廠及變電站、電氣設施的控制和保護之用，并適合于頻繁操作的場所。采用VET操動機構與斷路器本體一體化，設計即可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。主回路部分可采用整體固封極柱，以實現斷路器小型化、高可靠、免維護，可配用KYN28A-12(GZS)等中置手車式開關柜，也可配用于XGN固定式開關柜。
二·使用環境
1.環境溫度：不高于40℃，不低于-10℃(允許在-30℃時儲運)。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
三·外形尺寸(手車式戶內高壓真空斷路器

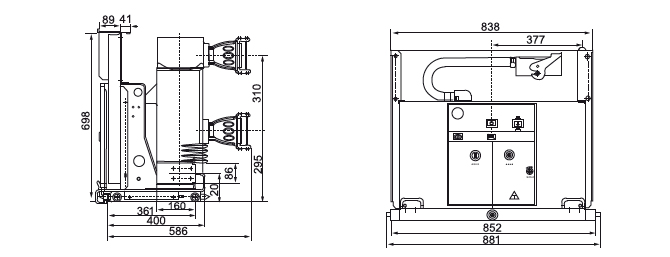

VS1-12-12/1250(800)

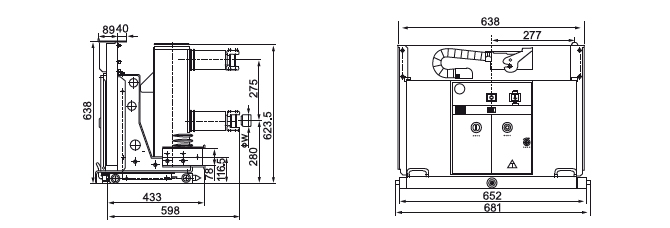

VS1-12-12/2000-3150(1000)
四、·主要技術參數(手車式戶內高壓真空斷路器VS1-12)
|
序號 |
項目 |
單位 |
參數 |
|||
| 1 | 額定電壓 | KV | 12 | |||
| 2 |
額定絕 緣水平 |
額定雷電沖擊耐受電壓峰值 | KV | 75 | ||
|
1 min工頻耐壓 |
42 | |||||
| 3 | 額定短路開斷電流 | KA | 20/25 | 31.5 | 40 | |
| 4 | 額定電流 | A |
630 1250 |
630 1600 2500 1250 2000 3150 |
1250 1600 2000 2500 3150 4000 |
|
| 5 | 額定熱穩定電流(有效值) | KA | 20/25 | 31.5 | 40 | |
| 6 | 額定動穩定電流(峰值) | 63 | 80 | 100 | ||
| 7 | 額定短路關合電流(峰值) | 63 | 80 | 100 | ||
| 8 | 額定短路開斷電流開斷次數 | 次 | 50 | |||
| 9 | 二次回路工頻耐受電壓(1min) | V | 2000 | |||
| 10 | 額定操作順序 | 分-0.3s-合分-180s合分 | ||||
| 分-180s-合分180s合分(40kA) | ||||||
| 11 | 額定熱穩定時間 | S | 4 | |||
| 12 | 額定單個/背對背電容器組開斷電流 | A | 630/400 800/400(40kA) | |||
| 13 | 機械壽命 | 次 | 10000 | |||
六、售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
