一、產品概述：

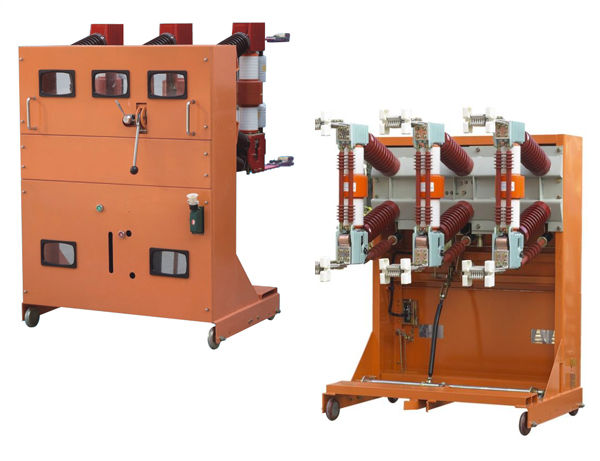

ZN23-40.5系列戶內高壓真空斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置，配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用；
手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用，也可配置在KYN10-40.5手車上及KYN10-40.5組裝式金屬封閉開關柜中使用。本系列產品技術參數高、開斷能力強、
動作可靠、性能穩定、壽命長、維護簡便，且無爆炸危險及污染，供工礦企業，發電廠及變電站控制之用，并適用于頻繁操作的場所，也可用于切合電容器組等特殊場合。
二、使用環境：
l、周圍空氣溫度上限不高于+40℃、下限不低于-10℃(允許在-30℃儲運)：
2、海拔不超過1000m地區，產品使用在7.2kV系統中時，適用海拔可提高達3000m；
3、相對濕度：日平均值不大于95％，月平均值不大于90％；
4、飽和蒸汽壓：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在濕度期內溫度急降時，可能凝露；
5、安裝地點應無經常性的劇烈震動；
6、周圍空氣應不受腐蝕性或可燃性氣體，水蒸汽的明顯污染；
7、安裝場所應保持干燥、清潔；
8、地震烈度不超過8度。
三、技術參數
1 額定電壓 kV 40.5
2 額定電流 A 1250 1600 2000
3 額定短路開斷電流 kA 25 31.5
4 動穩定電流（峰值） kA 63 80
5 4s熱穩定電流 kA 25 31.5
6 額定短路關合電流（峰值） kA 63 80
7 額定短路電流開斷次數 次 20
8 額定操作順序 分-0.3s-合分-180s-合分
9 額定操頻率 Hz 50
10 額定雷電沖擊耐受電壓（全波） kV 185
11 1min 工頻耐受電壓 kV 95
12 合閘時間 ms ≤75
13 分閘時間 ms ≤60
14 機械壽命 次 10000
15 額定工作電壓 V AC DC110 AC DC 220

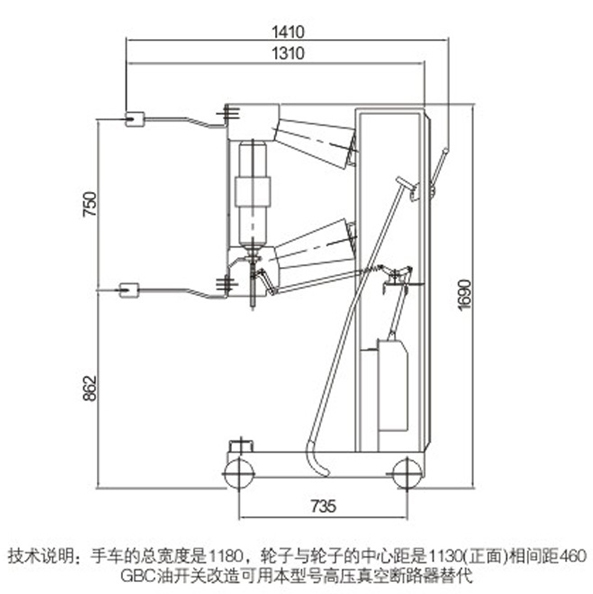

四、外形與尺寸
五、訂貨須知：
訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
6隨機文件
6.1 產品合格證一份。
6.2 安裝使用說明書一份。
6.3 裝箱單一份。
