一、產品概述
|
||||||||||||||||||||
|

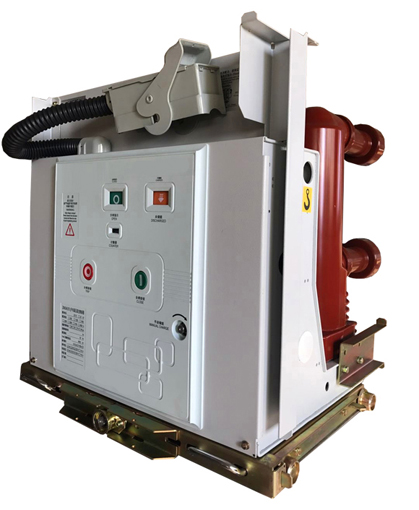

VS1-12型戶內中壓固封式真空斷路器是本公司自行研制、開發的新一代真空斷路器、VS1-12型真空斷路器適用在以空氣為絕緣的戶內式開關，用于交流50Hz、額定電壓12KV及以下的電網中起控制和保護作用，VS1真空斷路器在頻繁操作和需要開斷路器電流的場合下具有極為優良的性能、完全滿足自動合閘的要求并具有高的可靠操作與使用壽命。
VS1-12型在開關柜內的安裝形式即可以是固定式，也可以是安裝于手車，VS1可安裝于KVN28、KYN96型開關柜或配套于其它鎧裝中置柜，可提供額定電流為630A、1250A、1600A固封極柱真空斷路器，可安裝于650mm柜寬的開關柜。 VS1-12型固封式真空斷器符合GB、IEC和DL標準和規范，GB/T11022、IEC60694高壓開關設備和控制設備標準的共同技術條件：GB1984、DL403、JB3855交流高壓斷路器。 |
||||||||||||||||||||
|

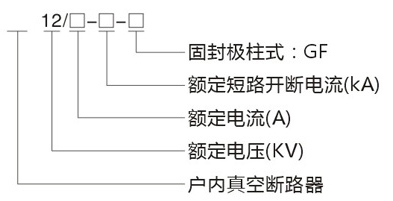

二、型號及含義
 |
||||||||||||||||||||
|
注：操動機構改革類別：T-代表彈簧操動機構 M-代表永磁電動操動機構
操動電壓類別：D-代表直流 A-代表交流安裝方式類別：W-手車式 F-代表固定式 |
||||||||||||||||||||
|

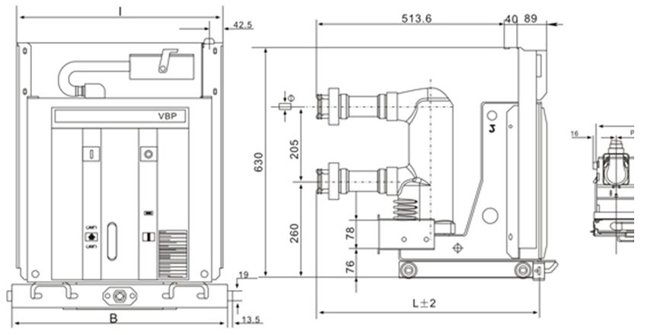

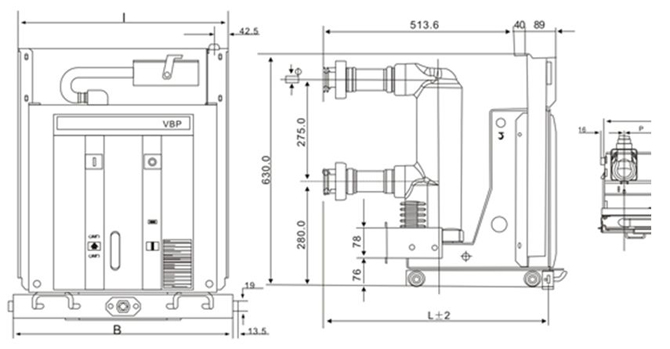

三、外形及安裝尺寸
 |
||||||||||||||||||||
 |
||||||||||||||||||||
|
